Integrere smartglass med styringssystem: Slik planlegger du løsningen
En god smartglassintegrasjon starter med rommets styringslogikk, ikke med valg av bryter. Skal du integrere smartglass med styringssystem, bør du først avklare når glasset skal være transparent, og når det skal skjerme for innsyn. Da blir det enklere å planlegge hvordan løsningen skal fungere sammen med byggets eksisterende styring.
Begynn med å kartlegge hvilke glassflater som skal styres, hvem som skal betjene dem, og hvordan rommene brukes. KNX er en standardisert protokoll for bygningsautomasjon, men protokollen alene avgjør ikke hvilke funksjoner smartfilmen får. Styringskomponenter, grensesnitt og ønsket romlogikk må planlegges for prosjektet.
I denne artikkelen lærer du hvordan smartfilm kan samspille med styringssystemet, hvilke avklaringer som bør tas før prosjektstart, og hvordan du kan beskrive ønsket romlogikk. Vurder personvern, dagslys og varme fra IR-stråler som separate hensyn. Fågg Smartfilm bruker PDLC-teknologi til å skifte glass mellom transparent og frostet med elektrisk strøm. Filmen kan også justere mengden lys som slipper gjennom, slik at du kan planlegge skjerming og dagslys samlet.
Viktige Punkter
- Start med rommets behov for personvern og dagslys før du bestemmer hvordan smartfilmen skal styres.
- Når du skal integrere smartglass med styringssystem, kartlegg styringskomponenter og tekniske grensesnitt for prosjektet.
- Velg manuell betjening eller automatisering ut fra romtype, bruksmønster og hvor mye kontroll brukerne trenger.
- Planlegg integrasjonen i fem trinn: behov, soner, systemkartlegging, samordning og funksjonstest.
- Se hvordan Fågg Smartfilm kan tilpasses prosjektet og integreres teknisk med eksisterende styringssystemer.
Hvorfor integrere smartglass med styringssystem i bygget?

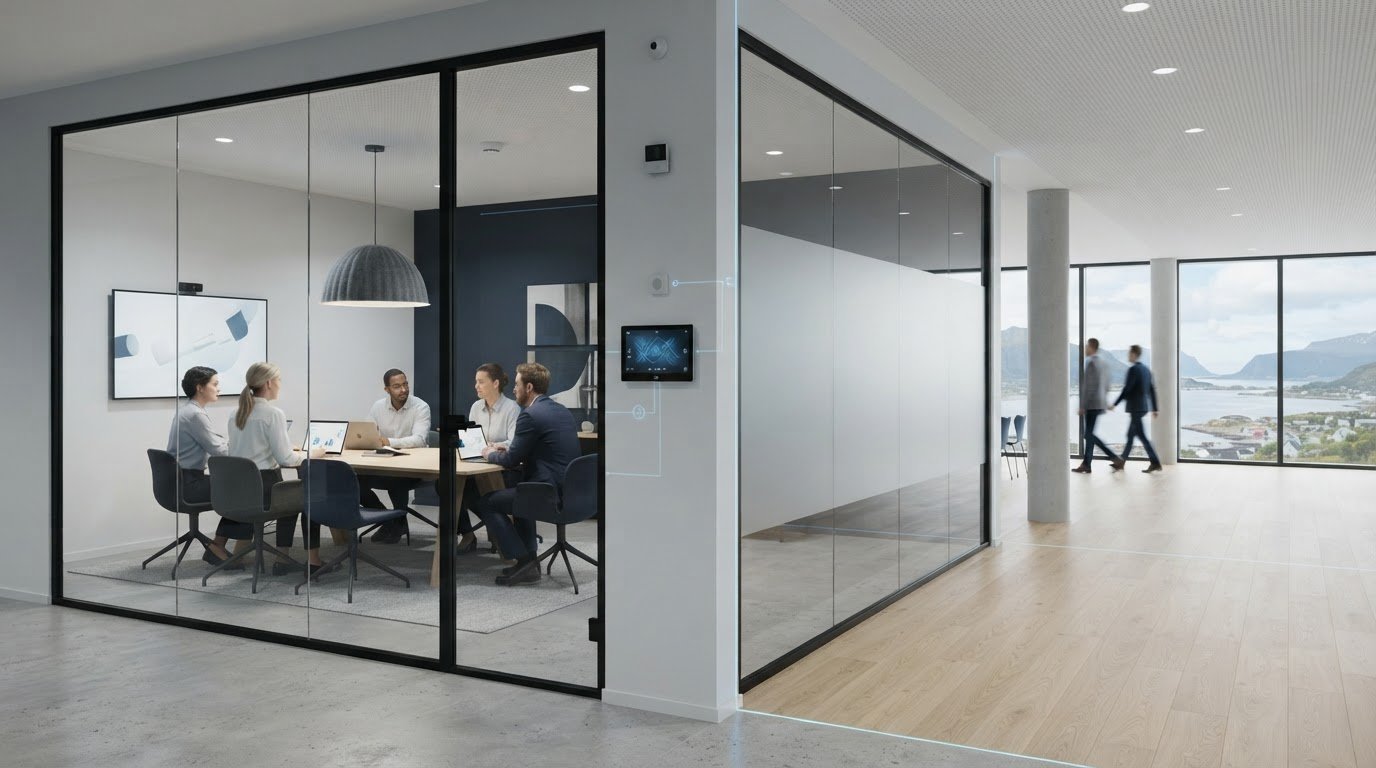

Glassvegger åpner rommet og slipper dagslys videre. I et møterom, behandlingsrom eller kontor kan innsyn likevel bli en ulempe når rommet skal brukes til en fortrolig samtale. Smartfilm gjør det mulig å endre samme glassflate fra transparent til frostet når behovet endrer seg. Integrasjonen skal gjøre funksjonen enkel å bruke, ikke legge til flere kontroller enn rommet trenger.
Smartfilm er en digital PDLC-film som endrer glass fra transparent til frostet når elektrisk strøm styrer filmens tilstand. PDLC-teknologien står for endringen i glasset. Byggets styringssystem bestemmer hvordan brukeren kan be om den. Det er nyttig å skille mellom hva filmen gjør, og hvordan styringen gir brukeren tilgang til funksjonen. Les mer om Hva er smartglass? for en bred oversikt over teknologien og bruksområdene.
Å integrere smartglass med styringssystem handler derfor om mer enn en elektrisk tilkobling. Avklar hvem som skal kunne styre glasset, hvor betjeningen skal være, og hvordan glasset skal brukes i ulike situasjoner. En manuell kommando lar brukeren velge tilstand direkte. Automatisert styring kan inngå i en prosjekttilpasset styringslogikk, men funksjonene må beskrives ut fra byggets tekniske løsninger.
Hva betyr det å integrere smartfilm med byggautomasjon?
Byggets system kan inngå i styringen når integrasjonen planlegges for prosjektet. KNX er en standardisert protokoll for bygningsautomasjon, blant annet brukt til styring av lys og solskjerming. At bygget har KNX, sier ikke i seg selv hvordan smartfilmen skal betjenes. Styringskomponenter, grensesnitt og ønsket funksjon må ses i sammenheng. Fågg Smartfilm kan integreres teknisk med eksisterende styringssystemer som del av prosjektbasert arbeid.
Hvilke behov bør styringen løse?
Begynn med rommet, ikke kontrollpanelet. I et møterom kan behovet være å skjerme glassveggen under et møte og gjøre den transparent igjen etterpå. I andre arealer kan innsyn, dagslys og enkel betjening veie ulikt. Noter hvem som bruker rommet, når skjerming trengs, og hvem som skal kunne endre glasstilstanden. Da får styringslogikken et konkret formål.
- Privatliv: Avklar hvilke glassflater som skal skjermes, og i hvilke situasjoner.
- Dagslys: Bestem når transparent glass er ønsket, og ta stilling til hvordan skjerming skal brukes uten å overse lysbehovet.
- Betjening: Beskriv om brukeren skal styre manuelt, eller om styringen skal inngå i en automatisert funksjon.
Når behovene er tydelige, blir det enklere å planlegge en løsning som gir praktisk kontroll. Fågg Smartfilm gjør glassflatene omstillbare, mens styringen knytter funksjonen til rommets bruk.
Slik virker samspillet mellom PDLC-smartfilm og KNX-system
For å forstå integrasjonen kan du følge kommandoen gjennom systemet. Brukeren velger ønsket tilstand ved et kontrollpunkt. Styringssystemet formidler kommandoen videre til komponentene som regulerer strømmen til filmen. Når elektrisk strøm tilføres, blir Fågg Smartfilm ikke-transparent. Den konkrete oppbygningen avhenger av prosjektet, så beskriv først ønsket funksjon og avklar deretter signalvei og tekniske grensesnitt.
KNX er protokollen som kan formidle styringskommandoer, mens PDLC er teknologien i filmen som endrer glassets tilstand. De har ulike roller. KNX er ikke selve smartfilmteknologien, og PDLC-filmen bestemmer ikke alene hvordan brukeren gir kommandoen. Dette skillet gir en ryddig prosjektering: Beskriv først hva brukeren skal kunne gjøre, og planlegg deretter hvordan systemet skal formidle kommandoen.

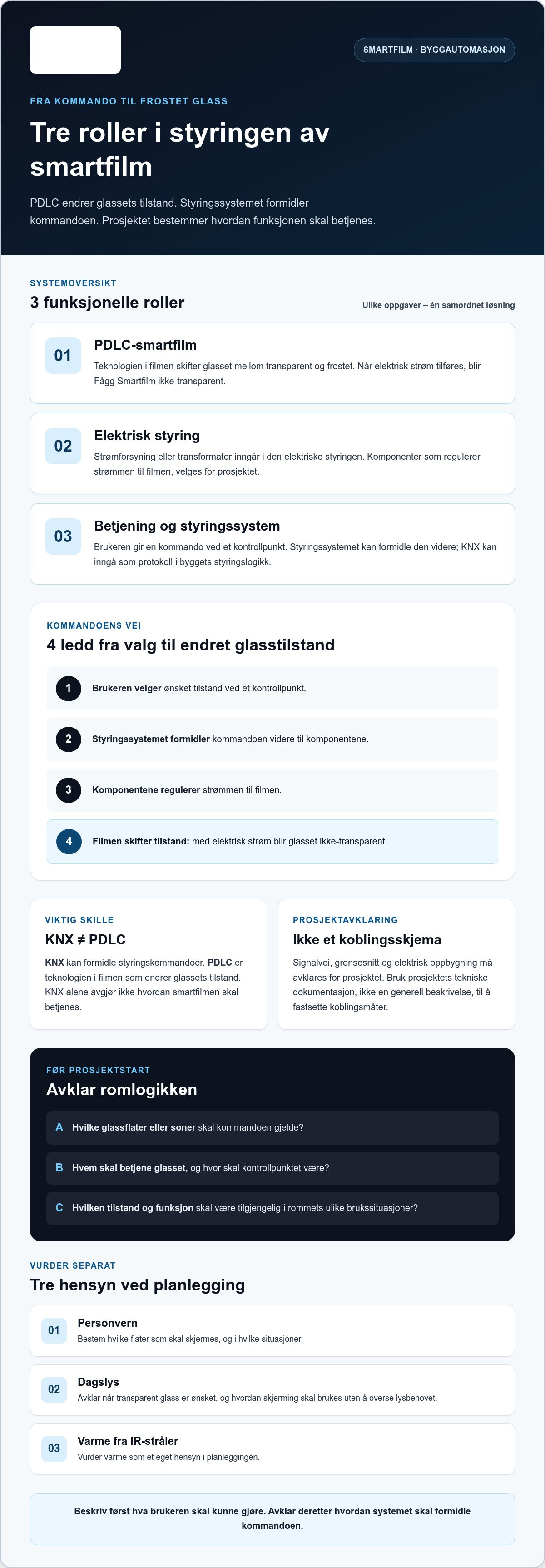

Hva gjør de ulike komponentene i styringskjeden?
Se for deg tre funksjonelle lag. Smartfilmen på glasset skifter mellom transparent og frostet. En strømforsyning eller transformator inngår i den elektriske styringen. Kontrollpunktet er stedet brukeren gir kommandoen, mens styringssystemet formidler den videre. Dette er en prinsipiell beskrivelse, ikke et koblingsskjema.
Skill mellom hva brukeren gjør og hva den elektriske løsningen utfører. Et trykk på et kontrollpunkt kan være brukerens kommando, mens komponentene og grensesnittet som omsetter kommandoen til styring av filmen, velges for prosjektet. Ikke fastsett spenningsverdier eller koblingsmåter ut fra en generell beskrivelse. Bruk prosjektets tekniske dokumentasjon.
Hva kan KNX-systemet bidra med?
KNX kan inngå i byggets styringslogikk. Hvis prosjektet legger opp til det, kan styringen av smartfilmen samordnes med andre funksjoner, som lys og solskjerming. Det betyr ikke at alle komponenter kommuniserer direkte eller at bestemte scenarier følger med. Beskriv ønskede funksjoner og grensesnitt i prosjektspesifikasjonen.
En nyttig prosjekteringsbeskrivelse sier mer enn «kobles til KNX». Angi hvilken glassflate eller sone kommandoen gjelder, hvem som kan betjene den, og hvilken tilstand som skal være tilgjengelig. Beskriv også hvordan funksjonen passer til rommets bruk. Da kan de tekniske fagene avklare signalveien uten å blande sammen protokoll, styringslogikk og filmteknologi.
Når du skal integrere smartglass med styringssystem, er dette skillet et godt startpunkt for samordning mellom glassløsning og byggautomasjon. Fågg Smartfilm kan tilpasses prosjektet og integreres teknisk med eksisterende styringssystemer som del av prosjektbasert arbeid.
Manuell eller automatisert styring av smartglass: Hva passer bygget?
Riktig styring handler ikke om å velge den mest avanserte løsningen. Den bør passe til hvordan rommet faktisk brukes. I et møterom der behovet for skjerming oppstår til ulike tider, kan en tydelig manuell kommando gi brukerne direkte kontroll. I et bygg der flere funksjoner skal samordnes, kan automatisert styring være aktuelt. Begynn med arbeidsflyten i rommet, ikke med ønsket om flest mulig funksjoner.
Når du skal integrere smartglass med styringssystem, vurder hvem som tar initiativ til å skjerme glasset, hvor ofte behovet oppstår, og hvordan brukerne skal kunne se eller forstå hvilken tilstand glasset står i. Automatisering gir ikke nødvendigvis en bedre brukeropplevelse. Hvis styringslogikken oppleves uforutsigbar, kan direkte betjening være enklere.
Når er manuell styring det mest oversiktlige valget?
I et møterom kan deltakerne selv avgjøre når glassveggen skal skjermes, for eksempel når en samtale krever privatliv. En veggbryter eller fjernkontroll kan være et tydelig kontrollpunkt når prosjektet legger opp til det. Vurder plassering, hvem som skal ha tilgang, og om én enkel kommando dekker behovet bedre enn automatiske scenarier.
Manuell betjening gir brukeren et direkte valg. Det kan være nyttig i rom som brukes på skiftende måter, eller der brukerne kjenner behovet bedre enn et forhåndsbestemt program. Avklar om kontrollen skal være tilgjengelig inne i rommet, utenfor det eller et annet sted som passer driften.
Når kan automatisering være nyttig?
Når flere rom eller funksjoner inngår i samme bygglogikk, kan automatisering gjøre det mulig å planlegge samordnet styring. Det kan være aktuelt å se smartfilm i sammenheng med lys og automatisering av solskjerming. Beskriv funksjonene for prosjektet. Ikke legg til sensorer, tidsplaner eller appstyring som krav uten at de inngår i den planlagte løsningen.
- Manuell styring: Passer når brukerne selv skal velge når glasset skjermes. Avklar kontrollpunkt, tilgang og enkel betjening.
- Automatisert styring: Kan passe når flere rom eller funksjoner skal samordnes. Beskriv ønsket logikk, styringsområder og hvordan brukerne skal forstå eller overstyre den.
- Kombinert løsning: Kan vurderes når bygget har planlagt styring, men brukerne også trenger direkte kontroll. Definer hvordan kommandoene skal samspille.
Ta vurderingen inn i prosjektbeskrivelsen: Hvilke rom omfattes, hvem styrer, og hva skal være enkelt for brukeren? Hvis du også vurderer bredere systemvalg, kan den komplette guiden til Fågg-kontrollsystemer gi nyttig sammenheng til valget mellom betjeningsformer. Les mer om Fågg Smartfilm for å se hvordan filmen inngår i løsningen.
Planlegg integrasjon av smartglass med styringssystem i fem trinn
God integrasjon begynner før installasjonen. En tydelig rekkefølge gjør det enklere å avklare hva glasset skal gjøre, hvordan styringen skal fungere, og hvem som har ansvar for hver del. Bruk trinnene under som arbeidsplan. I eksisterende bygg starter du med å kartlegge dagens styring og tekniske føringer. I nye lokaler kan glass, styringssoner og føringsveier planlegges samlet.
- Beskriv behovet. Avklar hvilke rom som trenger skjerming, hvem som bruker dem, og når personvern er viktig. Ta også med ønsket balanse mellom skjerming og dagslys.
- Del inn glassflatene i soner. Bestem om hvert glassfelt skal styres separat, eller om flere felt skal følge samme funksjonslogikk. Noter ønsket tilstand og betjening for hver sone.
- Kartlegg styringssystemet. Dokumenter eksisterende styringskomponenter, planlagte grensesnitt og tilgjengelig teknisk informasjon. I nye lokaler bør systemkartleggingen inngå tidlig i prosjekteringen.
- Samordne fagene. Avklar grensesnitt mellom byggets styring, elektrisk prosjektering og leveransen av smartfilm. Plassering av kontrollpunkter og tekniske føringer må passe med glassfeltene og rommets bruk.
- Test funksjonen. Før overlevering bør relevante fagpersoner prøve kommandoene og kontrollere at glasset reagerer som beskrevet. Vis deretter brukerne hvordan løsningen betjenes.
Fra brukerbehov til styringssoner
Soner gjør styringsplanen konkret. Merk glassfeltene på tegning eller i en enkel oversikt, og knytt hvert felt til rommet det tilhører. I et møterom kan én glassvegg være en egen sone, mens flere felt i et annet areal kan ha en felles funksjon. Registrer hvem som skal styre sonen, når skjerming trengs, og hvilken betjening som er planlagt.
I eksisterende bygg bør du beskrive hvordan løsningen skal innpasses i styringen som allerede finnes. I nye lokaler kan prosjektgruppen ta stilling til soner og kontrollpunkter før de tekniske føringene fastlegges. I begge tilfeller bør komponentvalg og grensesnitt følge prosjektets dokumentasjon.
Samordning og funksjonstest før overlevering
Avtal hvem som dokumenterer styringslogikken, hvem som prosjekterer den elektriske delen, og hvordan filmleveransen samordnes med glassflatene. Test hver sone mot den beskrevne funksjonen, ikke bare én enkelt kommando. En kort brukerveiledning ved overlevering gjør betjeningen tydelig for brukerne.
Samle dette før installasjon: glassfelt og soner, behov for skjerming, ønsket betjening, eksisterende styringskomponenter, tekniske grensesnitt, ansvarlige fagpersoner og testkriterier. Bruk listen som felles prosjektgrunnlag. Fågg Smartfilm kan inngå i en prosjektbasert løsning for byggets styring.
Fågg Smartfilm integrert i byggets styring: Fra behov til løsning
En god prosjektbeskrivelse gjør integrasjonen konkret. Fågg Smartfilm er en PDLC-film som skifter glass mellom transparent og frostet ved hjelp av elektrisk strøm. Den kan inngå i en teknisk integrasjon med eksisterende styringssystemer, tilpasset prosjektets rammer. Slik kan ønsket om fleksibelt personvern omsettes til en løsning som passer byggets bruk.
Fågg har arbeidet med smartfilm siden 2014, og tusenvis av kvadratmeter er levert. Erfaringen er relevant når glassflater, styringslogikk og tekniske fag skal samordnes. Fågg leverer løsninger over hele Norge gjennom sertifiserte montører.
Hva bør prosjektbeskrivelsen inneholde?
Gi prosjektgruppen et felles utgangspunkt. Beskriv glassflatene og rommene de tilhører, behovet for personvern og hvordan dagslys skal ivaretas. Oppgi også hvilket styringssystem bygget bruker, eller hva som er planlagt i nye lokaler. En tydelig beskrivelse av romfunksjonen gjør det enklere å vurdere styringslogikken før de tekniske detaljene fastsettes.
- Glass og rom: Oppgi hvilke glassarealer som omfattes, hvor de ligger, og hvilken funksjon rommene har.
- Brukerbehov: Beskriv når innsynsskjerming trengs, hvem som skal kunne styre glasset, og hvor viktig det er å bevare dagslys.
- Styring: Angi om ønsket betjening er manuell eller automatisert. Beskriv funksjonen, ikke udokumenterte grensesnitt eller tekniske løsninger.
- Prosjektgrunnlag: Ta med tilgjengelig informasjon om eksisterende styringssystem og relevante tekniske føringer.
Fågg tilpasser den tekniske integrasjonen til prosjektet. Styringsform og tekniske grensesnitt vurderes innenfor byggets rammer, i samordning med relevante fagpersoner. En beskrivelse av ønsket funksjon er derfor et bedre startpunkt enn å fastsette en bestemt koblingsmåte før prosjekteringen.
Neste steg for en gjennomtenkt integrasjon
Samle behov, glassarealer og ønsket styringslogikk før løsningen detaljprosjekteres. Da kan prosjektgruppen avklare ansvarsdelingen mellom byggstyring, elektrisk prosjektering og filmleveranse. Planlegg også hvordan funksjonen skal testes før overlevering, og hvordan brukerne skal få en enkel innføring i betjeningen.
Vil du forstå teknologien bedre, kan du lese den eksisterende guiden om PDLC-teknologi. På siden om Fågg Smartfilm kan du også utforske produktet og hvordan det gjør glassflater omstillbare.
Har du et prosjekt i planlegging? Beskriv prosjektet ditt for Fågg. En tydelig plan gir et godt grunnlag for en gjennomtenkt glassløsning.
Gjør styringsideen klar for neste steg
Når rommets behov er tydelig, kan du gå fra idé til prosjektgrunnlag. Noter hvilke glassflater som skal kunne skjermes, hvordan brukerne skal betjene dem, og hvilke funksjoner byggets styring allerede håndterer. Det gir prosjektgruppen et konkret utgangspunkt for å avklare tekniske grensesnitt og ansvarsdeling før løsningen detaljprosjekteres.
Å integrere smartglass med styringssystem handler ikke om å legge til flest mulig funksjoner. Det handler om å gi brukerne praktisk kontroll over innsyn og dagslys på en måte som passer byggets planlagte bruk. Start med funksjonen, og la de tekniske valgene følge prosjektet.
Fågg kan bidra med prosjektbasert tilpasning av Fågg Smartfilm og teknisk integrasjon med byggets eksisterende styring. Beskriv prosjektet ditt for Fågg og ta neste steg mot en løsning som passer bygget.
Ofte stilte spørsmål om styring av smartglass
Kan smartfilm ettermonteres på glass i et eksisterende bygg?
Ja, Fågg Smartfilm er selvklebende på én side og kan monteres på en ren glassflate. Eksisterende glass kan dermed brukes videre uten at det nødvendigvis må skiftes. Før prosjektstart bør du samle informasjon om glassfeltene, strømtilførselen og ønsket betjening. Det gir grunnlag for å tilpasse filmen og den tekniske integrasjonen til bygget, enten løsningen gjelder ett møterom eller flere arealer.
Hvor lang tid tar det å integrere smartglass med et styringssystem?
Prosjektvarigheten avhenger av omfanget, antall glassflater og samordningen med byggets eksisterende styring. Normal leveringstid for spesialtilpasset film er tre til seks uker, men dette er ikke det samme som samlet prosjektvarighet. Beskriv soner, kontrollpunkter og tekniske grensesnitt tidlig, slik at fremdriften kan planlegges ut fra prosjektets behov.
Kan KNX-system brukes til å styre Fågg Smartfilm?
KNX kan inngå i en prosjektbasert integrasjon. Beskriv hvilken glassflate som skal styres, hvem som skal kunne betjene den, og hvordan kommandoen skal inngå i styringslogikken. Ta med tilgjengelig dokumentasjon for det eksisterende anlegget. Da kan prosjektgruppen avklare relevante grensesnitt ut fra byggets oppbygning og ønskede funksjoner.
Må smartfilm styres automatisk for å fungere?
Nei, automatisk styring er ikke nødvendig for at smartfilm skal fungere. Du kan velge manuell betjening hvis brukerne selv skal bestemme når glasset endrer tilstand. I et møterom kan møtelederen for eksempel styre skjermingen ved behov, i stedet for at glasset følger en automatisk funksjon. Velg betjeningsform ut fra hvem som bruker rommet og hvor direkte kontroll de trenger.
Kan smartfilm justere hvor mye lys som slipper gjennom?
Ja, Fågg Smartfilm kan justere mengden lys som passerer, samtidig som den gir kontrollerbart personvern. Beskriv derfor både ønsket skjerming og hvordan dagslyset skal brukes i rommet. Ikke legg til grunn én bestemt lysverdi for alle glassflater. Glass og romforhold inngår i vurderingen av løsningen, så ønsket balanse mellom lys og skjerming bør være en del av prosjektbeskrivelsen.
Hva bør være klart før smartfilm kobles til byggets styring?
Ha en oversikt over glassfeltene, rombruken og ønsket betjening klar. Noter hvilket styringssystem bygget har, hvilke soner som skal fungere sammen, og hvor brukerne skal finne kontrollpunktene. Ta også med tilgjengelige tekniske tegninger og kontaktpersoner for styring og elektrisk prosjektering. Med dette grunnlaget kan prosjektgruppen beskrive funksjonen presist og samordne de tekniske løsningene før installasjonen planlegges.
