Smartfilm med sikkerhetsglass: PDLC, strøm og styring
Sikkerhetsglass og smartfilm kan inngå i samme glassløsning, men har ulike oppgaver. Når du skal kombinere smartfilm med sikkerhetsglass, må du planlegge både glassoppbygningen og hvordan innsynet skal styres. Bruksstedet, personvernbehovet og hvordan glassflaten skal brukes, påvirker valgene.
Start med rommet: Er det et møterom, en kontorvegg eller en glassflate i et behandlingsmiljø? Tenk gjennom når du trenger skjerming, hvem som skal kunne styre den, og hvordan glasset passer inn i byggets utforming. Avklaringene gir et tydeligere grunnlag for å vurdere smartfilm på eksisterende glass eller en integrert glassoppbygning.
I denne guiden får du innblikk i PDLC-teknologien og hvordan glasset skifter uttrykk. Du får også oversikt over dagslys, innsyn, strømtilkobling og styring. Til slutt ser vi på montering og valg av løsning, slik at du kan stille konkrete spørsmål om glassflatene i prosjektet ditt. Målet er å få funksjon, personvern og arkitektur til å spille godt sammen.
Viktige punkter
- Skill mellom sikkerhetsglassets funksjon og PDLC-filmens innsynsskjerming når du planlegger glassløsningen.
- Vurder smartfilm i møterom, kontorer og helseinstitusjoner der behovet for skjerming varierer, men dagslys fortsatt er viktig.
- Planlegg strømtilkobling og styring tidlig. Valg av bryter, fjernkontroll eller app påvirker hvordan løsningen brukes i hverdagen.
- Ta hensyn til glassfeltenes mål, skjøter og plassering av elektriske tilkoblinger før installasjonen starter.
- Bruk artikkelens gjennomgang av PDLC, strøm og montering til å avklare hvilken løsning som passer glassflatene dine.
Hvordan fungerer smartfilm (PDLC)?
PDLC-smartfilm og elektrokromisk glass er to typer elektrisk regulerbare glassløsninger. PDLC-film bruker strøm til å skifte mellom klar og matt, mens elektrokromisk glass gradvis endrer fargetone.
Smartfilm gjør ikke glasset til sikkerhetsglass. I Norge vurderes sikkerhetsfunksjonen ut fra plassering, bruk og valgt glassoppbygning. Filmen erstatter ikke sikkerhetsglassets funksjon.
PDLC står for polymerdispergerte flytende krystaller. I filmen ligger krystallene mellom to lag med ledende folie. Når strømmen er på, retter krystallene seg inn, og glasset blir klarere. Når strømmen kuttes, sprer krystallene lyset, og flaten blir matt. Den frostede flaten slipper fortsatt inn lys, men skjermer for direkte innsyn.

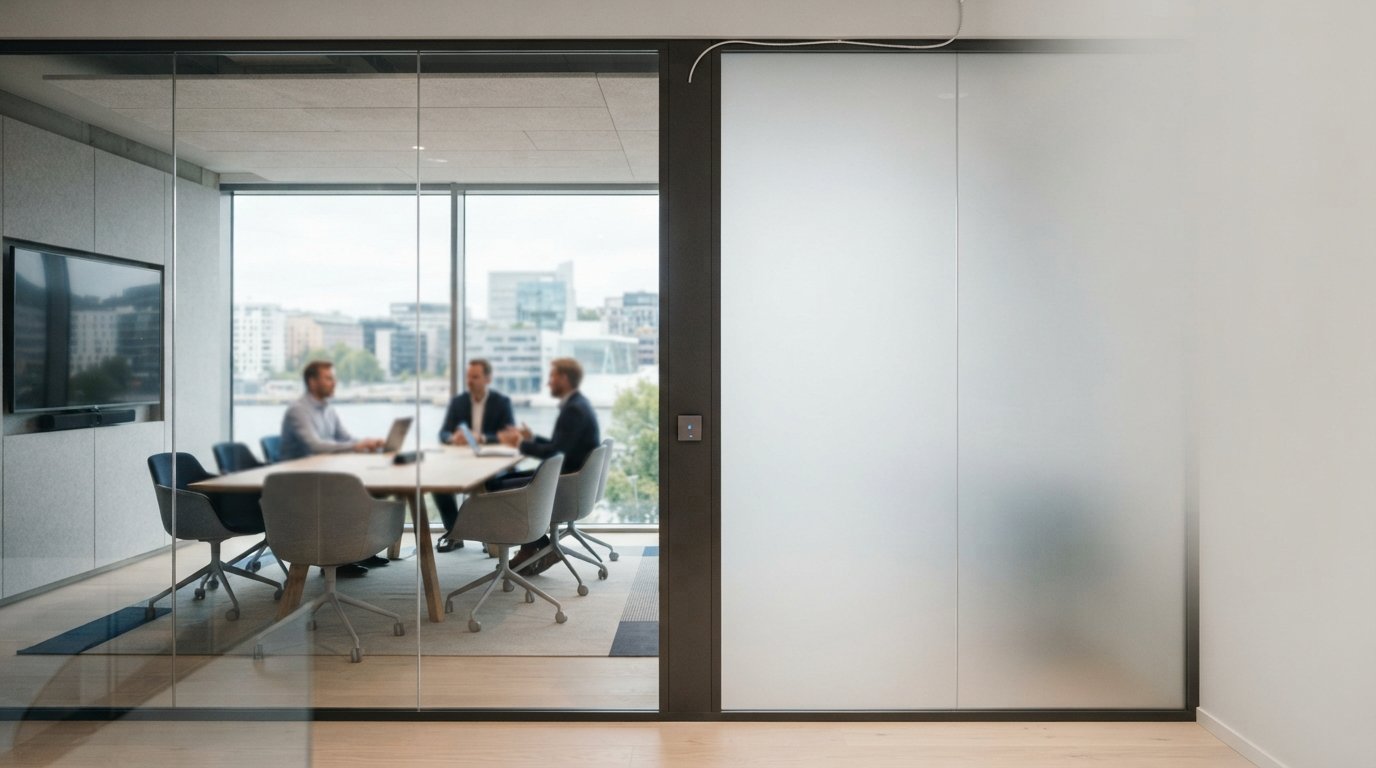

På et kontor kan filmen monteres på glassvegger mellom arbeidsplasser og møterom. Ansatte kan bruke en bryter eller annen styring til å veksle mellom åpenhet og skjerming. Møterommet kan dermed være transparent når det står tomt og skjermet under en samtale. Løsningen kan redusere behovet for gardiner på innvendige glassvegger.
På hoteller kan glass mellom soverom og bad gi mulighet til å justere innsynet. I helseinstitusjoner kan glasspartier ved behandlings- eller konsultasjonsrom skjerme pasienter når de trenger privatliv. Her er både plassering og glassoppbygning viktig: PDLC-filmen regulerer innsynet, mens glasset ivaretar den valgte sikkerhetsfunksjonen.
Hjemme kan smartfilm brukes på vinduer mot naboer, glassdører eller skillevegger mellom rom. I et hjemmekontor kan glassveggen være klar til daglig og matt under digitale møter. Filmen kan også monteres på eksisterende glass, slik at du ikke nødvendigvis må bytte hele glassflaten for å få elektrisk innsynsskjerming.
Når du skal kombinere smartfilm med sikkerhetsglass, må du skille mellom filmens optiske funksjon og glassets mekaniske egenskaper. Avklar først hvor glasset står, hvem som bruker rommet, og når du trenger skjerming. Deretter vurderes glassoppbygningen for bruksstedet og hvordan filmen skal tilpasses flaten.
Dette skillet er særlig nyttig i møterom, klinikker og hotellrom, der det kan være behov for privatliv uten permanent frostet glass. På kontoret kan en styrt glassflate støtte både åpne arbeidsmiljøer og skjermede samtaler. Hjemme kan samme prinsipp brukes på et bestemt vindu, uten å dekke alle vinduer med gardiner.
For eksisterende glass gir smartfilm på glassflater en løsning der selve filmen står for skiftet mellom klar og matt. Sikkerhetsglasset må fortsatt velges etter plassering og bruk. Når begge funksjonene planlegges samlet, blir det tydelig hvilken del som gir innsynsskjerming, og hvilken del som ivaretar glassflatens sikkerhetsoppgave.
Smartfilm kan også fungere som whiteboard eller projeksjonsflate i møterom. Samtidig kan glassvegger veksle mellom åpenhet og privatliv.
Innsynsskjerming uten å fjerne dagslys
PDLC-smartfilm skjermer for innsyn ved å spre lyset, samtidig som dagslys slipper gjennom den matte flaten. I et møterom gir det skjerming uten at glassveggen må dekkes med gardiner.
Personvern med smartfilm
Smartfilm gir personvern ved å gjøre glassflaten matt når du trenger skjerming. I et møterom kan du veksle mellom klart glass og skjerming uten å endre glassflatene permanent.
Plasser skjermingen der blikk utenfra faktisk treffer. For eksempel kan glassveggen mot en korridor skjermes under et videomøte, mens andre glassfelt forblir klare. Slik beholder du en åpen planløsning uten å gjøre alle flatene ugjennomsiktige.
I en klinikk kan en glassdør eller skillevegg skjerme en konsultasjon når pasienten trenger diskresjon. På et kontor kan glasset gjøres matt før en samtale om personalforhold eller økonomi. Fordelen er kontroll på den aktuelle glassflaten, ikke generell avskjerming av hele rommet.
Smartfilm hindrer direkte innsyn i frostet tilstand, men erstatter ikke tilgangskontroll eller digitalt datavern. Hvis en skjerm er synlig gjennom en glassvegg, bør du også vurdere plasseringen. Vinkle arbeidsstasjonen bort fra passasjen, og bruk film der glasset ellers gir fri sikt inn.
Når du velger løsning, kartlegg synslinjene fra resepsjon, korridor og nabobygning. Et vindu mot en gangvei har andre behov enn en glassvegg mellom interne arbeidsrom. Gjennomgangen viser hvilke felt som bør kunne skifte til matt modus.
Innsyns- og solskjerming
Innsynsskjerming begrenser sikten gjennom glasset, mens solskjerming reduserer sollys og varmeinnslipp. Smartfilm kan bidra til begge deler, men matt modus er først og fremst laget for å skjerme innsyn, ikke for å mørklegge rommet.
Det skillet betyr noe ved sørvendte vinduer med sterk sol. Her kan innsynsskjerming gi privatliv, men dagslys og solvarme må også vurderes separat. Smartfilm slipper dagslys gjennom i matt tilstand, og reduserer sollys og UV-stråler.
På et kontor med skjermer nær vinduet bør du følge med på refleksjoner gjennom arbeidsdagen. Filmens lysdiffuserende flate kan endre hvordan lyset treffer rommet, mens solretning og vindusplassering påvirker behovet. Vurder derfor arbeidsplassen, vinduet og tidspunktet for skjerming samlet.
Persienner kan stenge ute lys når de trekkes ned. Smartfilm gir i stedet en styrt endring av glassflaten, betjent med bryter eller annen styring. På glassvegger mellom kontor og korridor kan det gi en ryddig løsning uten løse tekstiler.
Begynn med å skille mellom tre behov: skjerming for samtaler, mindre innsyn utenfra og kontroll over sollys. Marker aktuelle glassflater på en plantegning, og noter når hvert felt trenger skjerming. Da blir det enklere å velge hvor filmen skal monteres, og hvilke flater som fortsatt bør være transparente.
For glassfelt der personvern skal kunne slås av og på, kan du utforske styrbar innsynsskjerming med smartfilm som del av planleggingen.
Installasjon, strømtilkobling og styring
En god installasjon begynner med å kartlegge glassfeltene og planlegge strømtilførselen. Under en befaring vurderes blant annet målene, plasseringen av tilkoblinger og hvordan brukerne skal styre innsynet.
Smartfilm festes på glasset og kobles til strøm via en transformator. Strømforsyningen er oppgitt til 65 V, og en elektriker må utføre den elektriske tilkoblingen. Planlegg derfor føringsvei for ledninger og plassering av transformator samtidig med glassløsningen. Det gir en ryddigere installasjon og gjør tilkoblingen enklere å integrere i rommets design.
Glassfeltets størrelse påvirker også plasseringen av busbaren, den ledende samleskinnen som fordeler strøm til filmen. For glass større enn 800 × 2000 mm anbefales tilkobling oppe og nede, eller på én kortside. Ta dette med i prosjekteringen: plasseringen må passe både filmens oppbygning og hvordan kanten av glasset skjules i rommet.
Styringen kan tilpasses bruken. En bryter passer ved en fast inngang, mens en fjernkontroll kan være praktisk i et møterom. Smartfilm kan også styres med app eller kobles til smarthussystemer. En fjernkontroll med tre kanaler kan styre tre soner, for eksempel møterom, kontor og resepsjonsfelt. Avklar soneinndelingen før installasjonen, slik at hvert felt får ønsket styring.
Ved strømbrudd går filmen automatisk til matt modus. Glassflaten blir altså ikke stående klar uten strøm. Vurder hva denne standardtilstanden betyr for rommet: I et behandlingsrom kan matt glass støtte privatliv, mens et butikkvindu kan ha andre behov. Valget påvirker hvordan brukerne opplever løsningen når strømmen er borte.
Strømforbruket avhenger av filmens areal og drift. Se derfor på den samlede glassflaten og hvilke felt som skal skifte til klar modus, framfor å vurdere ett enkelt vindu isolert. Når flere felt styres samlet, gir soneinndeling mer fleksibel bruk. Brukerne kan endre skjermingen der behovet oppstår, uten å aktivere andre flater.
Under installasjonen festes filmen på glasset før strømtilkoblingen ferdigstilles. Før tilkoblingspunkter og ledninger gjennom planlagte kanaler eller profiler der det er mulig. På et møterom kan bryteren for eksempel plasseres ved døren, mens fjernstyring gir kontroll fra bordet. Slik blir betjeningen en naturlig del av rommets bruk.

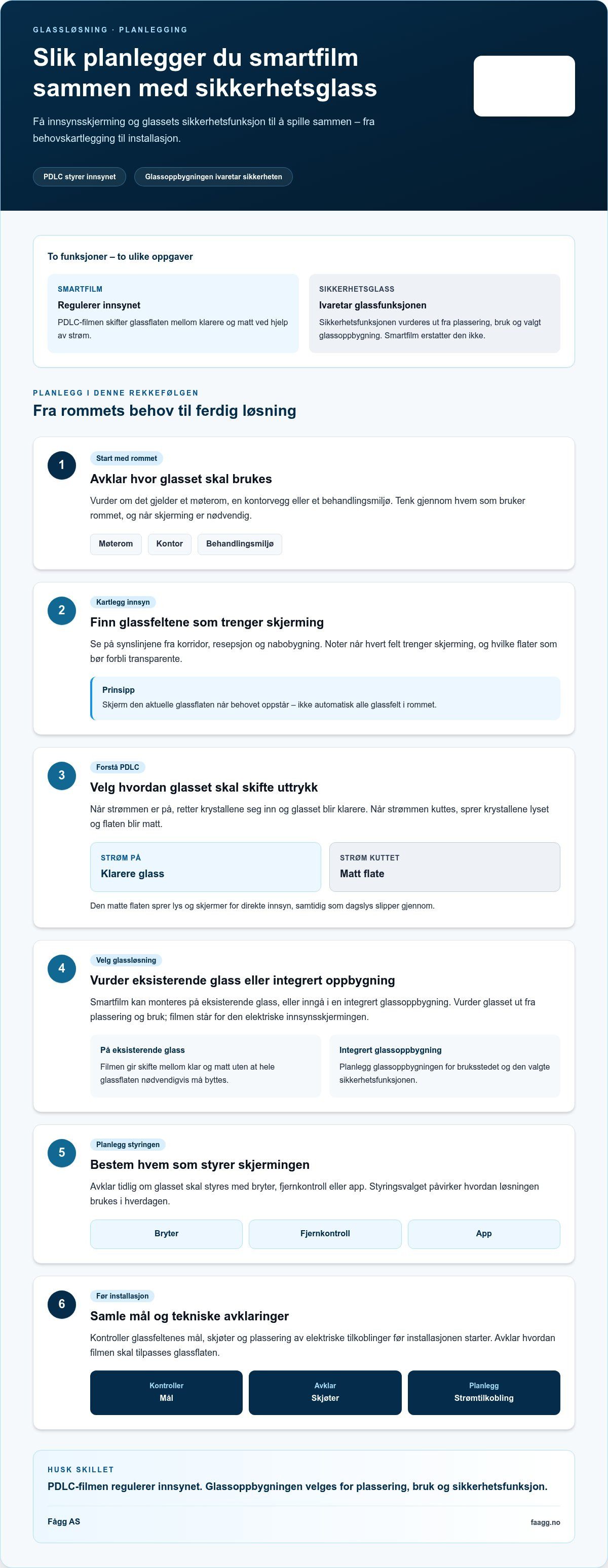

Før du velger styring, tegn inn glassfeltene og marker hvilke som skal være egne soner. Noter hvor betjeningen er mest tilgjengelig, og hvor ledningene kan føres diskret. Disse valgene knytter sammen strømtilførsel, installasjon og daglig bruk, slik at designet ivaretas fra starten.
Husk å inkludere planleggingen av betjening, strømtilførsel og transformatorplassering tidlig i prosjektet i samarbeid med Fågg AS. PDLC-smartfilmen har et oppgitt strømforbruk på 5W og oppgitt driftsspenning på AC 48-65V / 50Hz. Smartfilm bruker 8 W/m² i klar tilstand. En av transformatorene for smartfilm dekker opptil 7 m². Sammenhold derfor transformatorens kapasitet med arealet som skal forsynes, og avklar om de planlagte sonene skal styres hver for seg eller samlet. Forventet bruk i klar modus bør også ses i sammenheng med samlet strømbehov når flere felt inngår. Endelige valg av kapasitet og soneinndeling kan dermed følge rommets faktiske bruk.
Valg, testing og montering av løsning
Valget mellom film på glasset og film mellom glasslagene påvirker både prosjektering og montering. Begynn med å vurdere glassflatens bruk, oppbygning og ønsket plassering av tilkoblingene.
Montering på eller mellom glasslag
Smartfilm kan monteres på eksisterende glass eller inngå mellom glasslagene i laminert smartglass. Overflatemontering kan passe når glasset allerede er montert, mens en integrert løsning kan vurderes når glasset inngår i et nytt byggeprosjekt.
Vurder hvert felt for seg. Noter mål, form, kantprofiler og eventuelle beslag før filmen tilpasses. I en kontorvegg med flere felt må filmen deles ved skjøtene, slik at den ikke dekker overgangen mellom glassene. Derfor er det viktig å planlegge feltinndelingen tidlig.
Valget handler også om hvordan prosjektet skal brukes videre. Eksisterende glass som skal beholdes, krever en annen arbeidsflyt enn nye glassfelt som kan bygges opp samlet. Sammenlign inngrepene i bygget, ønsket uttrykk langs kantene og hvor synlige ledningsføringene kan være. Da blir det enklere å vurdere alternativene opp mot rommets design.
Monteringstid og tilkobling
Som tommelfingerregel tar et felt på omtrent 1000 × 2500 mm cirka 1 time å montere, inkludert tilkoblinger. Faktisk arbeidstid påvirkes av tilkomst, feltform og hvordan ledningene skal føres. Et smalt felt ved en dør kan kreve en annen tilpasning enn en stor, fri glassflate.
Før installasjonen bør du plassere transformator, bryter og føringsvei på tegningen. Avklar også hvilke felt som skal styres sammen, og hvilke som trenger egne soner. Den elektriske tilkoblingen har oppgitt forsyning på 65 V og skal utføres av elektriker.
Etter at filmen er montert og tilkoblet, testes hvert felt separat. Kontroller at styringen aktiverer riktig flate, og at filmen skifter tilstand over hele feltet. I et møterom med flere glasspartier kan en enkel test av hvert felt avdekke feil i soneinndelingen før rommet tas i bruk.
Risiko ved montering på sikkerhetsglass
Varme, spenninger og glassbrudd må vurderes for den aktuelle glassoppbygningen. Ikke gå ut fra at alle sikkerhetsglass reagerer likt på samme løsning. Identifiser glasstypen, og se etter skader, påvirkning på kantene og eksisterende spenninger før monteringen planlegges.
Vurder også om glasset står nær varmekilder, utsettes for direkte sol eller har skjermer og andre varmegenererende elementer tett inntil. Slike forhold bør inngå i den faglige vurderingen av den aktuelle flaten, ikke behandles som en generell regel for alt sikkerhetsglass.
Hvis du er usikker på glassoppbygningen, bør du få den undersøkt før du velger film og planlegger montering. Dokumenter plassering, innfesting og synlige forhold rundt glasset. Det gir et bedre beslutningsgrunnlag og gjør det enklere å skille filmens innsynsfunksjon fra glassets sikkerhetsoppgave.
PDLC-teknologi og elektrisk frosting
PDLC-teknologi bruker elektrisk styring til å endre hvor mye lys glasset slipper gjennom. I filmen ligger flytende krystaller mellom ledende lag. Når strømmen er på, ordner krystallene seg slik at glassflaten blir klarere. Når strømmen slås av, sprer krystallene lyset, og glasset får et frostet uttrykk. Denne endringen gjør elektrisk frosting mulig.
Klar betyr ikke helt usynlig film. I klar tilstand kan glasset ha omtrent 3-4 % melkeskjær. Det kan være merkbart når du ser gjennom en glassvegg mot en detaljert bakgrunn eller tekst på en skjerm. Ta derfor høyde for glassflatens uttrykk i begge tilstander når du planlegger rommets visuelle linjer.
Den oppgitte responstiden er under 10 ms, mens skiftet mellom klart og frostet oppgis til 1/4 sekund. Tallene beskriver ulike deler av endringen: elektrisk respons og synlig overgang. I praksis kan du styre skiftet med bryter eller fjernkontroll, og velge når glasset skal være transparent. Slik blir overgangen en aktiv del av hvordan rommet brukes.
PDLC kan også påvirke stråling gjennom glasset. Oppgitte spesifikasjoner angir blokkering av 98 % av IR-strålingen og opptil 99 % av UV-strålingen. Dette er separate egenskaper fra frostingen. Den matte tilstanden handler om å spre lys og skjerme innsyn, mens IR- og UV-filtrering gjelder stråling som passerer glassflaten.
For deg betyr dette at én funksjon ikke bør forveksles med en annen. Frostet modus gir ikke automatisk et mørkt rom, og strålingsfiltrering er ikke det samme som full solskjerming. Vurder vinduets retning, lysforholdene og hvilke gjenstander som står nær glasset. Da kan du velge styring ut fra faktisk bruk, ikke bare ønsket utseende.
En PDLC-flate kan også brukes til projeksjon. I et møterom kan en videoprojektor vise presentasjoner direkte på glasset, som også kan fungere som whiteboard. Før du planlegger dette, bør du vurdere hvor projektoren skal stå, hvor deltakerne sitter, og hvordan romlyset treffer glasset. Disse forholdene påvirker hvor lett innholdet er å lese.
Smartfilm kan dermed brukes til flere visuelle formål: skjerming, lysdiffusjon og presentasjon. Velg først hva som er viktigst. Skal glasset primært skjerme innsyn, bør styringen være enkel å bruke når behovet oppstår. Skal flaten også brukes til møteromsinnhold, må plassering og lysforhold inngå i utformingen.
Til slutt bør du vurdere hvordan de to tilstandene ser ut fra begge sider av glasset. En prøveflate eller visning av faktisk glassoppbygning kan gjøre forskjellen mellom klart og frostet konkret. Da blir det enklere å vurdere melkeskjær, lysgjennomgang og hvordan den elektriske overgangen passer inn i rommets design.
Fågg AS: Fågg Smartfilm
Fågg Smartfilm gjør glass privat med ett knappetrykk ved hjelp av PDLC-teknologi. For kontorer, møterom og andre rom med skiftende behov for innsyn gir løsningen kontroll over når glasset er klart eller frostet. Filmen slipper gjennom 60-80 % dagslys og gir privatliv i frostet modus.
Når du vurderer smartfilm sammen med sikkerhetsglass, bør du avklare hvilke egenskaper glasset må ha, hvilke flater som skal skjermes, og hvordan løsningen skal styres. Da blir samspillet mellom glass, film og daglig bruk tydeligere.
Ta kontakt med Fågg AS for å snakke om Fågg Smartfilm til glassflatene i prosjektet ditt.
Gjør glassflatene klare for neste steg
Når du planlegger å kombinere smartfilm med sikkerhetsglass, begynn med å beskrive hva glasset skal bidra med i rommet. Noter hvilke flater som trenger fleksibelt innsyn, hvilken funksjon sikkerhetsglasset skal ha, og hvordan brukerne skal styre løsningen. En enkel skisse av glassfeltene og ønsket bruk gir et konkret utgangspunkt for videre dialog.
Fågg AS tilbyr Fågg Smartfilm for skiftende innsyn, Fågg Screenguard for skjerming av skjerminformasjon og Fågg Smartglass når du ønsker en samlet glassløsning. Produktvalget avhenger av behovene i prosjektet. Del gjerne en plantegning eller beskrivelse av glassflatene når du tar kontakt, så blir det enklere å snakke konkret om løsningene.
Kontakt Fågg AS om smartfilm, og ta neste steg mot glassflater som fungerer bedre for rommet ditt.
Vanlige spørsmål om smartfilm og sikkerhetsglass
Fungerer smartfilm på alle typer glass?
Nei, smartfilm passer ikke automatisk til alle glassflater. Glassets oppbygning, overflate og størrelse må passe til filmens tilpasning og elektriske tilkobling. Et eksisterende kontorvindu og et glassfelt med særskilt form kan derfor kreve ulike løsninger. Kartlegg glassflatene før du velger film, og noter skjøter, kanter og profiler. Det gir et bedre grunnlag for å planlegge installasjonen.
Hvor lang tid tar monteringen?
Et felt på omtrent 1000 × 2500 mm tar som tommelfingerregel cirka 1 time å montere, inkludert tilkoblinger. Tiden påvirkes av feltets form, plassering og hvor tilkoblingene skal føres. Flere separate glassfelt krever individuell tilpasning, og filmen deles ved skjøtene. Bruk derfor målene og antallet glassfelt når du planlegger arbeidet, ikke bare samlet glassareal.
Krever den strøm hele tiden?
Smartfilm trenger strøm for å holde glasset klart. Når strømmen brytes, går filmen automatisk over i matt modus. Det gjelder også ved strømbrudd, så glasset blir ikke stående klart uten elektrisk forsyning. Tenk gjennom hvilken tilstand som passer rommet best når strømmen er borte. I et møterom kan matt modus bevare skjermingen, mens andre rom kan ha behov for en annen plan.
Hva er smartfilm, og hvordan fungerer den sammen med sikkerhetsglass?
Smartfilm er en elektrisk styrt PDLC-film som endrer hvor klart glasset fremstår. Den kan monteres på glass, mens sikkerhetsglasset utgjør selve glasskonstruksjonen. Når du vil kombinere smartfilm med sikkerhetsglass, bør du holde funksjonene adskilt i planleggingen: Filmen regulerer innsyn, mens glassoppbygningen velges ut fra bruk og plassering. I en glassvegg gir dette mulighet for skiftende skjerming uten å endre glassets grunnleggende oppgave.
Kan smartfilm monteres på herdet eller laminert sikkerhetsglass?
Smartfilm kan monteres på eksisterende glass, mens laminert smartglass kan bygges med filmen mellom glasslagene. Herdet eller laminert beskriver glassoppbygningen, mens overflatemontert film er et eget lag. Ved valg må du derfor skille mellom film på ferdig glass og film integrert i laminatet. Et prosjekt med nye glassfelt kan for eksempel planlegge laminert smartglass, mens eksisterende felt kan vurderes for overflatemontering.
Hvor mye lys slipper smartfilm gjennom, og hvor godt skjermer den for innsyn?
Lys slipper gjennom også når smartfilm står i matt modus, men personer og detaljer blir mindre tydelige. Filmen sprer lyset, men gjør ikke glasset helt mørkt. Hvor godt innsynet skjermes, påvirkes også av lysforholdene på hver side. En glassvegg mot en godt opplyst korridor kan oppleves annerledes enn et vindu mot dagslys. Se derfor på flaten fra begge sider.
Hvordan monteres og kobles smartfilm på sikkerhetsglass?
Ved overflatemontering festes filmen på glasset med det selvklebende laget, før strømtilkoblingen utføres. Strømforsyningen er oppgitt til 65 V, og tilkoblingen skal utføres av elektriker. Planlegg plass for ledninger, transformator og busbar før monteringen. Deretter kan styringen tilpasses med bryter, fjernkontroll eller app. Test hvert felt i klar og matt modus etter tilkobling, slik at funksjonen kontrolleres.
